|
| Brand Name: | Haicheng |
| Model Number: | Je ne sais pas. |
| MOQ: | 10 pièces |
| Prix: | negotiable |
| Payment Terms: | L/C, D/A, D/P, T/T |
| Supply Ability: | 80000 pièces par mois |
Des boîtiers imprégnés de graphite de carbone pour plusieurs applications

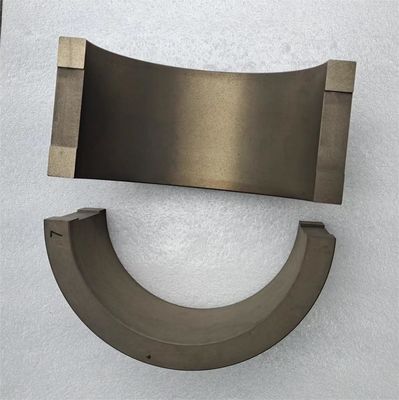

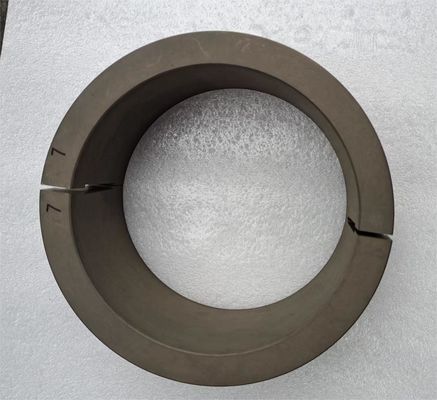

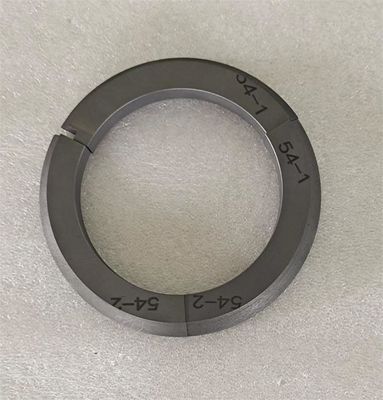

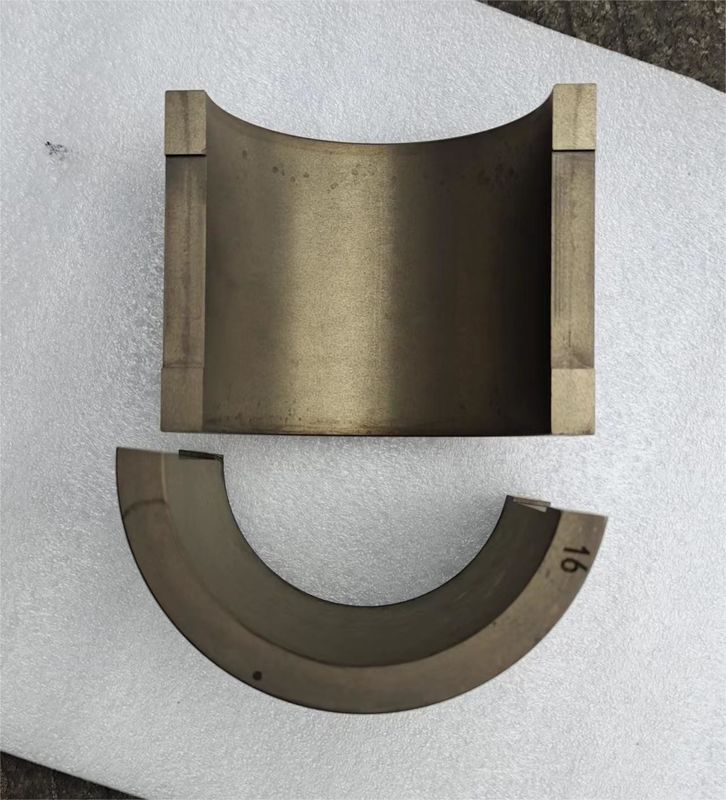

Les boîtiers en graphite segmentés, également connus sous le nom de boîtiers en graphite au carbone segmenté, sont un type spécifique de conception de boîtiers en graphite couramment utilisés dans les applications de pompes.Ces douilles sont conçues avec une construction segmentée ou fractionnée, où la boîte est divisée en plusieurs sections ou segments.
Le but de la segmentation de la boîte est de permettre une flexibilité et une facilité d'installation.leur permettant de s'intégrer dans le boîtier de la pompe ou dans d'autres composants avec une tolérance serréeUne fois installés, les segments s'assemblent pour former une boîte complète qui fournit le support et la lubrification nécessaires.
Matériaux à choisir
| Catégorie | Modèle | Enceinte | Dureté de la côte | Résistance à la flexion | Résistance à la compression | Porosité | Densité en vrac | Coefficient de dilatation thermique | Temps. | |||
| ≥ | `X | ≥ MPa | `X | ≥ MPa | `X | ≤% | g/cm3 | 10- 6/°C | °C | |||
| Graphite | M1 et M2 | - | 60 | - | 25 | - | 81 | - | 18 | 1.6 | 4 | 350 |
| M154 | - | 40 | - | 20 | - | 40 | - | 28 | 1.42 | - | 350 | |
| M254 | - | 10 | - | 25 | - | 45 | - | 25 | 1.65 | 3.4 | 450 | |
| Graphite de carbone de résine imprégnée | M106H | Résine époxy | 75 | 90 | 51 | 60 | 180 | 190 | 1.0 | 1.62 | 4.8 | 200 |
| M238H | 40 | 55 | 39 | 50 | 78 | 110 | 1.0 | 1.85 | 4.5 | 250 | ||
| M255H | 40 | 50 | 34 | 45 | 78 | 90 | 1.0 | 1.8 | 4.5 | 200 | ||
| M106K | Résine de furan | 80 | 95 | 55 | 65 | 200 | 210 | 2.0 | 1.62 | - | 200 | |
| M120K | 75 | 95 | 50 | 60 | 190 | 195 | 2.0 | 1.7 | 200 | |||
| M154K | 60 | 35 | 70 | 6.0 | 1.6 | 200 | ||||||
| M158K | 80 | 90 | 54 | 60 | 200 | 210 | 1.2 | 1.65 | - | 200 | ||
| Graphite de carbone métallique imprégné | M106D | Alliage d'antimoine | 75 | - | 55 | 65 | 170 | 190 | 3 | 2.2 | 5.0 | 500 |
| M120D | 70 | - | 50 | 60 | 140 | 160 | 3 | 2.2 | 5.0 | 500 | ||
| M254D | 35 | - | 35 | - | 65 | - | 3 | 2.2 | 4.5 | 500 | ||
| M120P | Alliages de cuivre | 65 | - | 65 | - | 200 | - | 3 | 2.4 | - | 400 | |
| Graphite de carbone de verre imprégné | M106R | Verres | 110 | - | 75 | - | 210 | - | 1.5 | 1.9 | 4.67 | 600 |
| M120R | 95 | - | 57 | - | 190 | - | 1.5 | 1.9 | 4.67 | 600 | ||
| M254R | 65 | - | 55 | - | 100 | - | 1.5 | 1.9 | - | 600 | ||
| M262R | 75 | - | 48 | - | 138 | - | 1.5 | 1.9 | - | 600 | ||
| Graphite pressé à chaud | M353 | - | 45 | - | 45 | - | 120 | - | 1.0 | 1.75 | - | 100 |
| M352 | - | 35 | - | 35 | - | 80 | - | 1.0 | 1.75 | - | 100 | |
| M356 | - | 50 | - | 50 | - | 140 | - | 1.0 | 1.75 | - | 100 | |
| M357 | - | 40 | - | 40 | - | 80 | - | 1.0 | 1.75 | 9.0 | 100 | |
Résistance chimique du matériau mécanique de graphite au carbone
| Moyenne | % de fraction de masse | Graphite de carbone pur | Graphite de carbone de résine imprégnée | Graphite de carbone métallique imprégné | Graphite de carbone pressé à chaud | |||||
| Les produits chimiques | Époxy | Le furane | Antimonyme | Alliage de Babbitt | Alliage d'aluminium | Alliage de cuivre | ||||
| Acide chlorhydrique | 50 | + | 0 | + | 0 | ~ | ~ | ~ | ~ | 0 |
| Acide sulfurique | 50 | + | 0 | + | 0 | ~ | ~ | ~ | ~ | 0 |
| Acide sulfurique | 98 | + | 0 | ~ | + | ~ | ~ | ~ | ~ | 0 |
| Acide nitrique | 50 | 0 | 0 | 0 | 0 | ~ | ~ | ~ | ~ | 0 |
| Acide nitrique | concentrées | ~ | ~ | ~ | ~ | ~ | ~ | ~ | ~ | ~ |
| Acide acétique | 36 | + | + | ~ | 0 | ~ | 0 | 0 | 0 | 0 |
| L'eau de mer | ~ | + | 0 | + | 0 | ~ | + | 0 | 0 | 0 |
| Bénol | 100 | + | + | 0 | + | + | + | + | + | + |
| Ammoniac | 10 | + | 0 | + | + | + | + | + | ~ | 0 |
| Acétone | 100 | + | 0 | 0 | + | + | 0 | + | + | 0 |
| L'urée | 70 | + | + | + | + | + | 0 | + | ~ | 0 |
| Huile de moteur | ~ | + | 0 | + | + | + | 0 | + | + | + |
| Benzine | ~ | + | 0 | 0 | + | + | 0 | + | + | + |
| Commentaires: | + est stable, 0 est normalement, ~ est instable | |||||||||
